組成電磁除鐵器控制模塊中輸入檢測系統的三部分

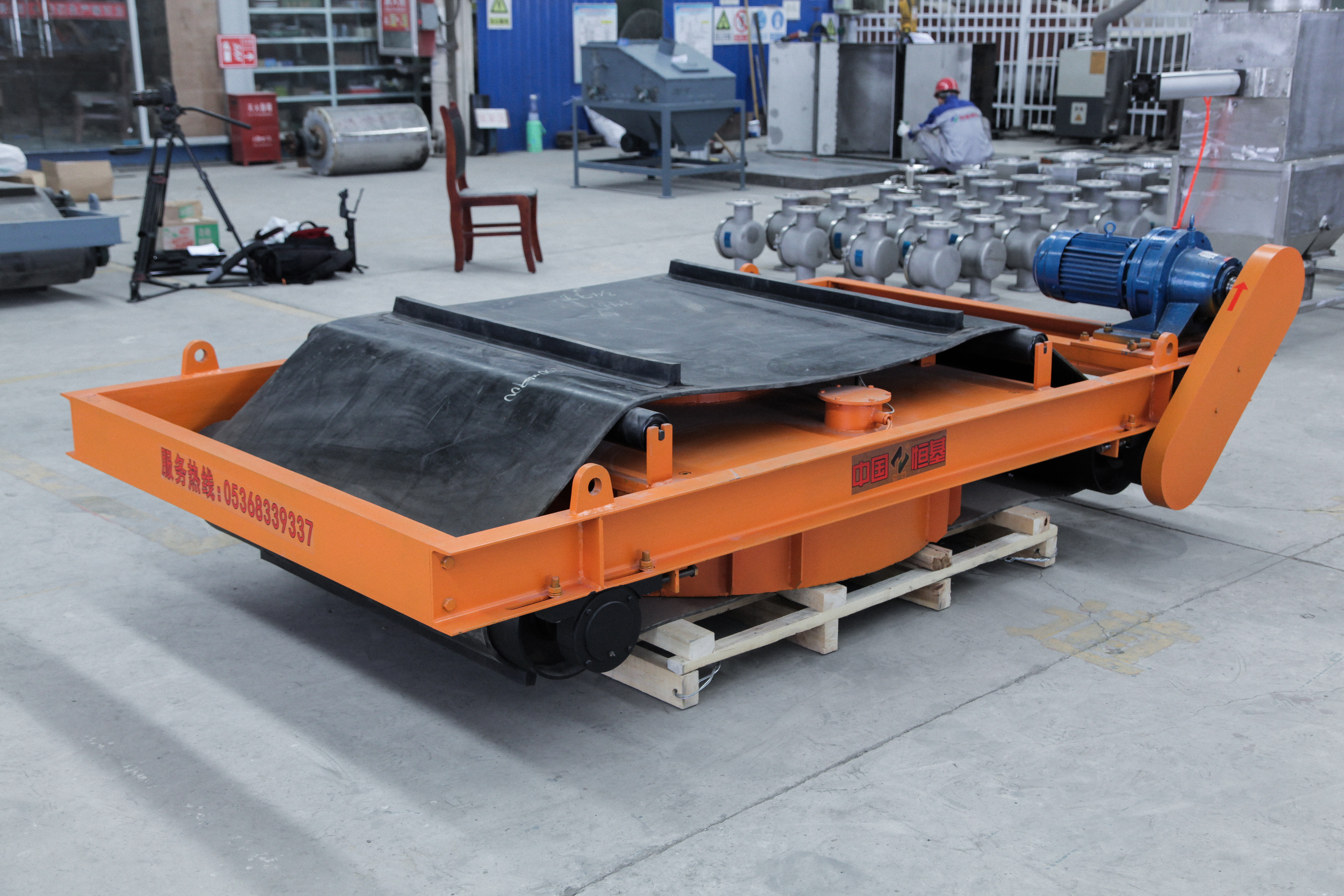

作者：恒磁除鐵器  來源：http://sunsf.com/  時間：2023-08-12 04:08 全自動電磁除鐵器控制系統采用的控制機是8098單片機，抗干擾性好，性?xún)r(jià)比高，軟硬件資源豐富。為數據采集（鐵塊信號大小計數）提供方便。同時具有豐富的中斷控制資源，可以中斷和處理多個過程（如二次鐵塊的發生），使線圈檢測到的鐵信號得到更快的反映和處理。

全自動電磁除鐵器控制系統中輸入檢測由三個部分組成：鐵塊信號的檢測、零位的檢測、三個限位信號的輸入。

1、鐵塊檢測信號：這部分的關鍵是通過檢測線圈上的小電流信號。當一個大鐵塊通過線圈的中心部分時，由于電抗變小，會形成較大的電流，電流倍增器可以通過傳感元件檢測到，然后通過同步信號的采集和放大，通過電壓-頻率V/F轉換和光隔離，將其發送到HSI。完成信號的處理和判斷。
2、零電平檢測：要通過觸發脈沖實現對晶閘管的輸出控制，就必須知道各相的過零點，從而確定角度a的具體值，進而達到控制電磁吸盤吸力的目的。在具體電路中，每個階段進入HSI 0的輸入通道，通過比較放大器，多路復用器CD4051和光隔離。某一相的同步信號過零時，通過相應的比較放大器和輸出端的電平倒置，可采集到相應相的零電平點，為自動電磁除鐵器的輸出控制提供依據。
3、3個限位信號的采集：限位E2無自復位，自動電磁除鐵器的吸盤必須等待回位才能回到原位，而限位E1和E3有自復位，離開時吸盤會復位。
