新型自卸式除鐵器的智能測試系統硬件設計

作者：恒磁除鐵器  來源：http://sunsf.com/  時間：2022-12-14 08:12 為了解決傳統自卸式除鐵器在準確性、便利性以及安全性等方面存在的一些問題，技術人員開發出了新的磁感應強度測試技術，該技術將非接觸測距、測磁、激光捕捉磁體幾何中心集于一體，采用符合生產環境要求的優化設計，讓測試方法更安全、方便、可靠，該智能測試系統硬件設計如下：

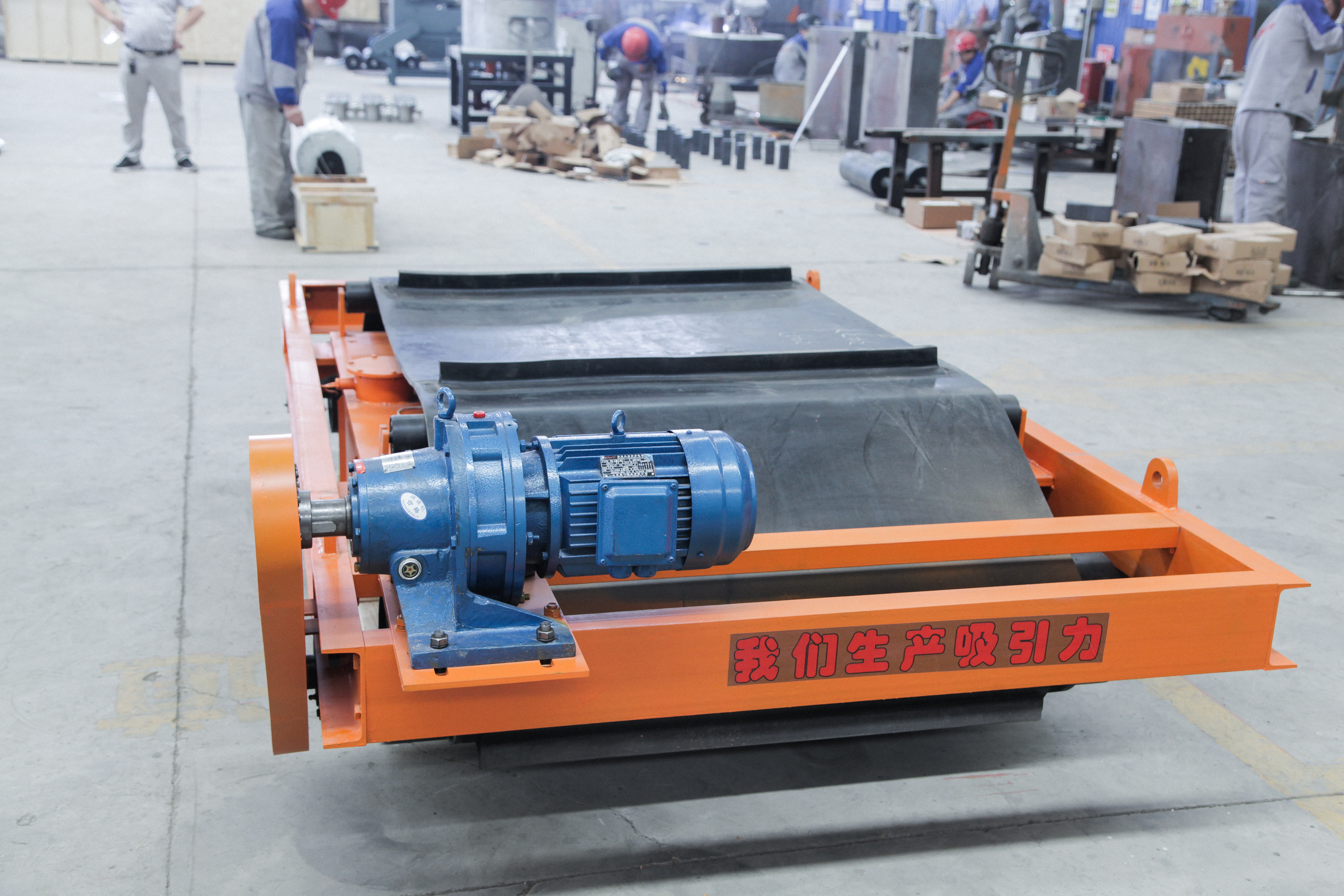

這種新型的自卸式除鐵器智能測試系統硬件以嵌入式處理器為核心，距離測量跟磁感應強度測量分別運用了聲波距離式傳感器和集成霍爾傳感器。

1、通過聲波距離傳感器測量距離，傳感器給出的模擬電壓信號由AD轉換器模擬到數字信號的轉換，按距離跟電壓的線性關系，通過處理器控制LCD輸出顯示距離的數值。

2、利用霍爾傳感器對磁感應強度進行測量，霍爾傳感器對不同的磁感應強度輸出模擬電壓有所不同，經過由運算放大器放大、A/D轉換器處理后，由處理器控制LCD輸出顯示了磁感應強度。

3、串口的芯片用以完成自卸式除鐵器中單片機和PC機間的通信。

4、數值通過兩片段式液晶顯示，同時顯示測量的距離和磁感應強度，以及設置過程中的信息，為現場的操作確認提示、測量的位置指示、補償設置指示等，測量后能夠儲存和查詢。

5、操作鍵盤為3*3鍵盤矩陣設計，共有九個功能按鍵。

6、自卸式除鐵器的智能測試系統通過RS232接口跟上位計算機連接，通過上位計算機實現數據處理、管理功能。
