空冷自卸電磁除鐵器的結構分解

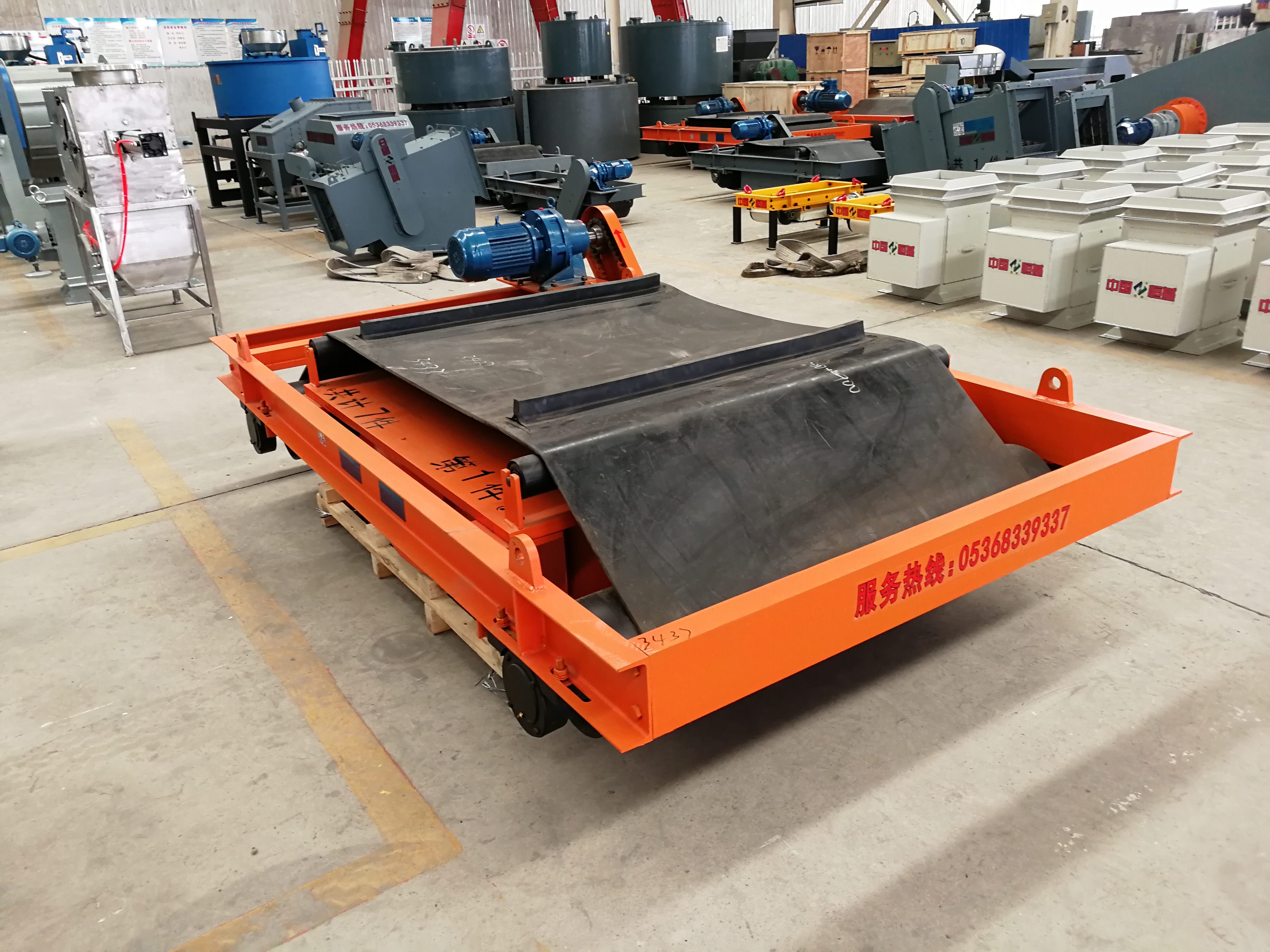

作者：恒磁除鐵器  來源：http://sunsf.com/  時間：2020-12-26 06:12   　空冷自卸電磁除鐵器主要包括冷卻風機、冷卻器、循環風機裝置、繞線裝置、磁體、電磁線圈、接線盒、吊耳等幾個組成部分。其中：



     1、冷卻器采用的是單回路結構，以鋼鋁復合金屬翅片管作為換熱元件，數個元件排列組合到一起。這種冷卻器吸收了當下市場上較為先進的換熱技術，具有冷卻效率高，密封性好，損耗低，阻力小，耐疲勞，使用壽命長等優點。其功能是把外部空氣通入到冷卻器的翅片管中，以冷卻電磁線圈產生的熱氣。

    2、冷卻風機采用了軸流風機，便于安裝。它可以讓外部空氣強制進入冷卻器的翅片管，而不會改變空氣管中的介質流動方向。

    3、空冷自卸電磁除鐵器的循環風機裝置采用的是離心風機，它根據動能轉換成為勢能的原理，采用高速旋轉葉輪，先加速再減速，改變氣流方向，使動能轉化成為勢能。在單級離心風機之中，氣體從軸向進入到葉輪，流經葉輪時變?yōu)閺较颍缓筮M(jìn)入到擴壓器。其功能是從磁鐵里面抽出熱空氣，并將其送到冷卻器的盒子中完成交換。

    4、電磁線圈是一組組導線，整齊的排布于繞線裝置的上面，且每組間在徑向的方向上每隔預定距離加有隔緣板隔離。電磁線圈通電后產生澂磁電流，進而產生磁場。

    5、繞線裝置的結構特點是于筒體的上下圓周上焊接了數個墊板，其功能是將一組組導線圍著骨架纏繞在上面，并加以固定。

    6、空冷自卸電磁除鐵器磁體的底部是不導磁的不銹鋼板，其余為導磁鋼板所構成的殼體。電磁線圈通電之后形成磁場，磁體構成了磁力線經過的路徑。
