自卸式除鐵器的測試系統軟硬件分別采用該怎樣的設計

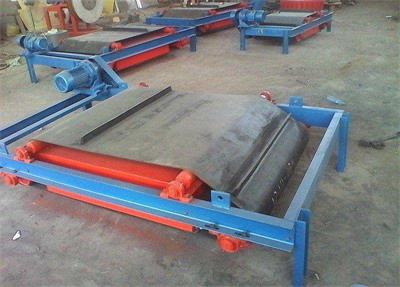

作者：恒磁除鐵器  來源：http://sunsf.com/  時間：2020-11-11 05:11 針對傳統除鐵器在準確性、方便性以及安全性等方面存在的一些問題，研究人員提出一種新的自卸式電磁除鐵器磁感應強度的測試方法，運用非接觸式的測距、測磁、激光捕捉磁體幾何中心于一體的測量技術，采用與現場作業環境要求相符合的優化設計，使得測試方法更安全、方便、牢靠。

其智能測試系統硬件結構與軟件設計如下：

一、硬件：

系統硬件以嵌入式處理器為核心，距離測量跟磁感應強度的測量分別運用聲波距離式傳感器和集成霍爾傳感器。
1、通過聲波距離傳感器對距離進行測量，傳感器輸出的模擬電壓信號，經AD轉換器模擬到數字信號的轉換，按距離跟電壓的線性關系，由處理器控制LCD輸出顯示距離示數。
2、運用霍爾傳感器進行測量磁感應的強度，霍爾傳感器對于不同的磁感應強度輸出模擬電壓有所區別，經由運算放大器放大、A/D轉換器處理后，通過處理器控制LCD輸出顯示磁感應強度。
3、串口芯片用以實現自卸式除鐵器中單片機(即儀器)和PC機之間的通信。
4、數據顯示選用兩段式液晶顯示，同時顯示測量距離跟磁感應強度，以及設置過程中的一些信息，為現場操作確認提示、測量位置指示、補償設置指示等，測量之后可儲存和查詢。
5、鍵盤采用3*3鍵盤矩陣，共設計了九個功能按鍵。
6、該系統利用RS232接口跟上位計算機連接，通過上位計算機進行數據的處理、管理功能。

二、軟件：

1、位置模塊:利用功能按鍵對所測數據的相關設備作標識。
2、補償模塊:磁場源主極面中心位置到自卸式除鐵器皮帶面的距離手工測量、或查詢歷史記錄，使用功能按鍵輸入補償值進行補償，以去除誤差。
3、查詢記錄模塊:通過功能按鍵查詢已測數據。
