水冷自卸式除鐵器的散熱過程是怎樣的

作者：恒磁除鐵器  來源：http://sunsf.com/  時間：2020-10-31 04:10 自卸式除鐵器按冷凝器形式的不同可以分為水冷自卸式除鐵器和空冷自卸式除鐵器。自卸式除鐵器根據其吸力大小分為T1、T2和T3型，其中T3型要求的吸力相對較大，即在額定吊高處的磁場強度需達到150毫特，對應的安匝數和功率也大，傳統T3型自卸式除鐵器因溫升問題不易解決，往往會出現線圈燒毀或是吸力不達標的情況。這就主要講講水冷式的T3型自卸式除鐵器是如何實現良好散熱的：

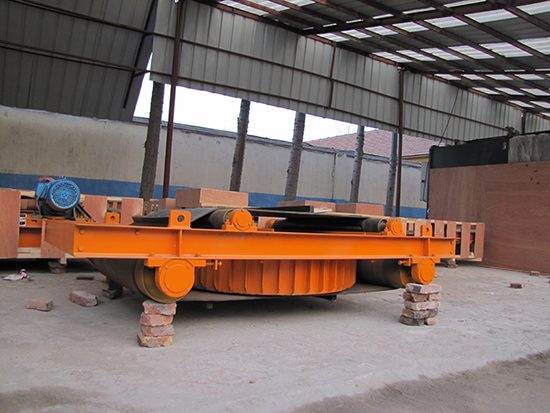

水冷自卸式除鐵器的設計參數為適合帶寬1200mm，額定吊高350mm，磁場強度150mT，連續工作制。該除鐵器由鐵心、線圈和蒸發冷卻循環系統組成鐵心采用高導磁的冷軋硅鋼片，線圈采用雙玻璃絲包扁鋁線，蒸發冷卻循環系統包括集氣管，回液管和水冷冷凝器幾部分。
把隔緣性能好、沸點適當?shù)囊后w作為冷卻介質填入水冷式自卸除鐵器容器中，在其正常作業時，線圈因能量損耗而產生熱量，當容器內的蒸發冷卻介質溫度上升，溫度達到內部壓力所對應的飽和溫度時，蒸發冷卻介質會汽化形成氣相和液相的混合物，密度變低，氣相液相混合的兩相流體通過集氣管流入冷凝器的冷卻空間，跟冷凝器冷凝管束里面流動的二次冷卻水進行熱交換，氣態蒸發的冷卻介質被冷凝成液體，并在自身重力作用下流至回液管，重新返回容器中，形成循環運行過程。
